A. Aljabar Boolean
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Diberikan fungsi :
Dengan menggunakan Peta Karnaugh dan aljabar Boolean fungsi di atas dapat disederhanakan menjadi
Prosedur Percobaan:
1. Buat rangkaian seperti gambar berikut : Diagram logika dari rangkaian yang menyatakan dua bentuk ekivalen dari fungsi yang telah disederhanakan ditunjukkan pada gambar dibawah ini
Bentuk gerbang dari dua fungsi logika yang memiliki hasil yang sama

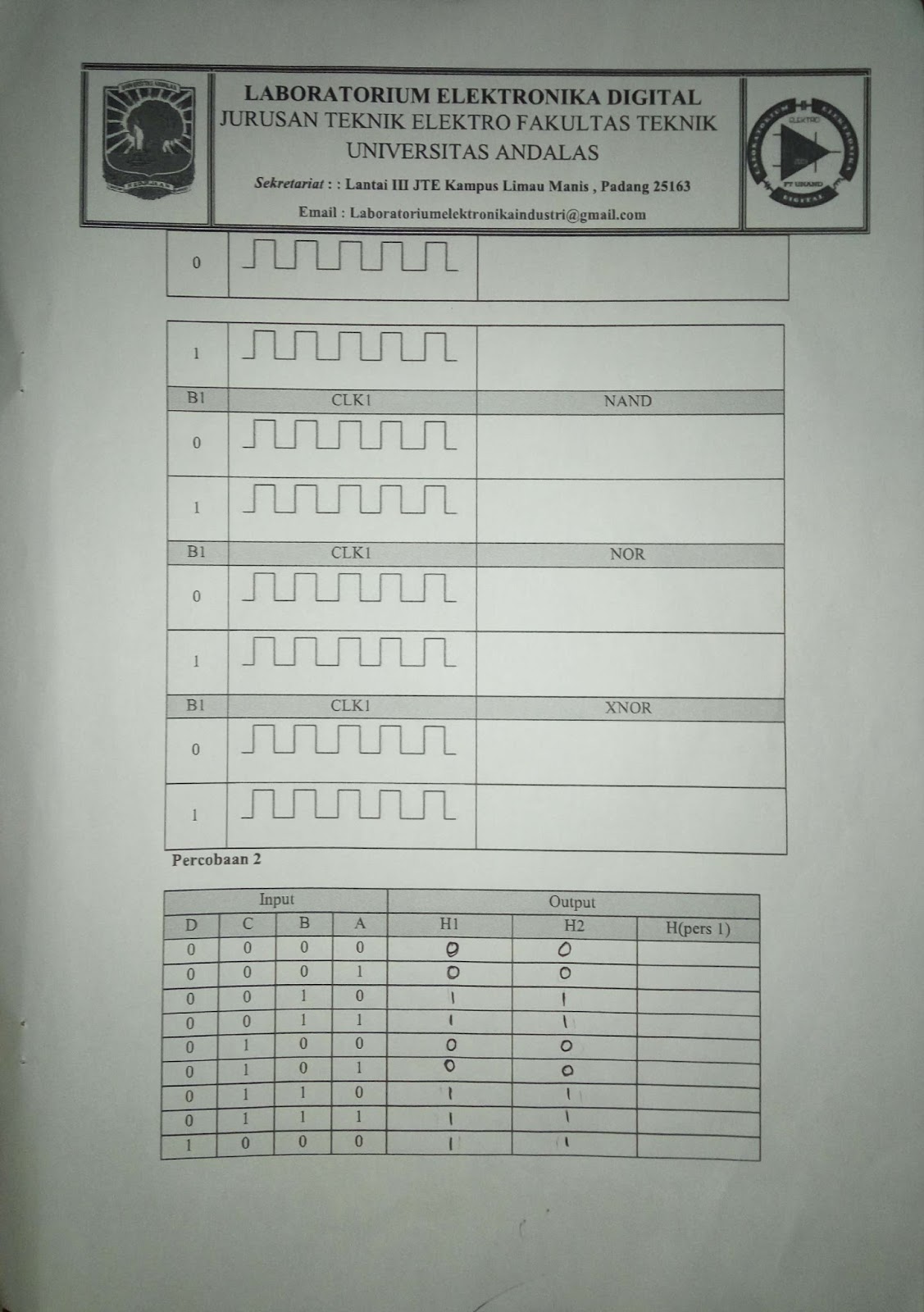

2. Catat hasil yang didapat tersebut dalam bentuk tabel pada jurnal.Bandingkan hasil di dapat dengan persamaaan awal.
Setelah melakukan praktikum maka didapatkan hasil percobaan yang sama dengan teori. Dimana didapatkan kesimpulan untuk beberapa aljabar bolean yaitu seperti berikut:
Pada praktikum aljabar bolean menggunakan 4 (A ,B ,C ,D) saklar yang dihubungkan ke masing-masing gerbang logika yang menentukan hasil output yaitu berupa LED. Ketika semua saklar mati / bernilai 0 maka semua LED nya juga mati, ini disebabkan karena tidak adanya arus yang melewati rangkian. Ketika saklar diberi nilai 1,0,0,0, LED tetap mati semuanya. Pada saat saklar berniai 0,1,0,0 dan 0,0,1,1 dan 0,0,0,1 LED hidup semuanya. Ini terjadi karena pada saklar B dan D dipakai gerbang logika OR oleh karena itu jika salah satu saklar yg hidup maka lampu LED akan hidup. Namun saat bernilai 0,1,0,1 dan 0,1,1,1 LED mati itu karena pada gerbang logika OR jika nilai nya 1,1 atau saklar B dan hidup bersamaan maka hasilnya bernilai 0 atau LEDnya akan mati.
